В качестве типа питателя для сыпучих материалов, вибрационный питатель Благодаря таким преимуществам, как высокая эффективность, низкий уровень шума, защита от засорения, регулируемая амплитуда/частота и отсутствие необходимости в техническом обслуживании, он широко используется в таких отраслях, как пищевая промышленность, горнодобывающая промышленность, угольная промышленность и производство строительных материалов, для транспортировки сыпучих сырьевых материалов.

Для повышения эффективности производства на заводе с использованием вибрационного питателя, прежде всего, необходимо понять его конструкцию. После четкого определения собственных потребностей, мы можем заказать вибрационный питатель по индивидуальному заказу.

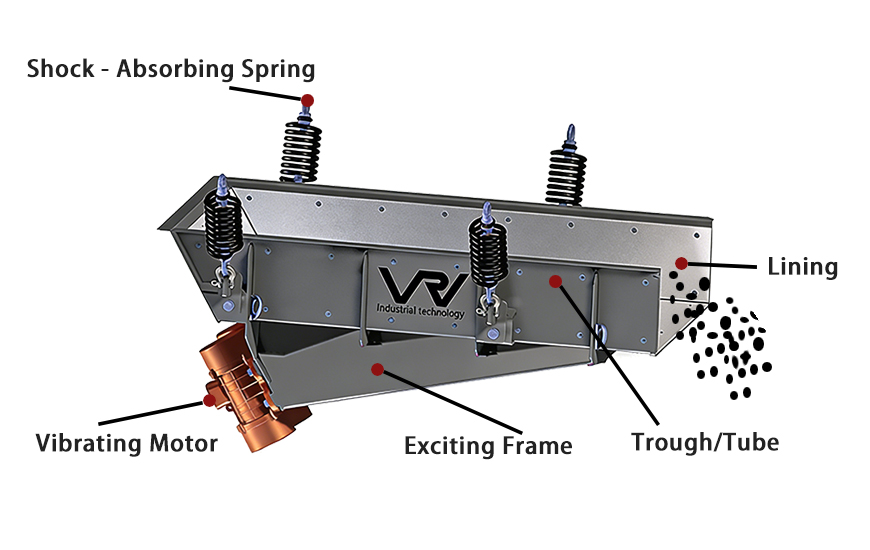

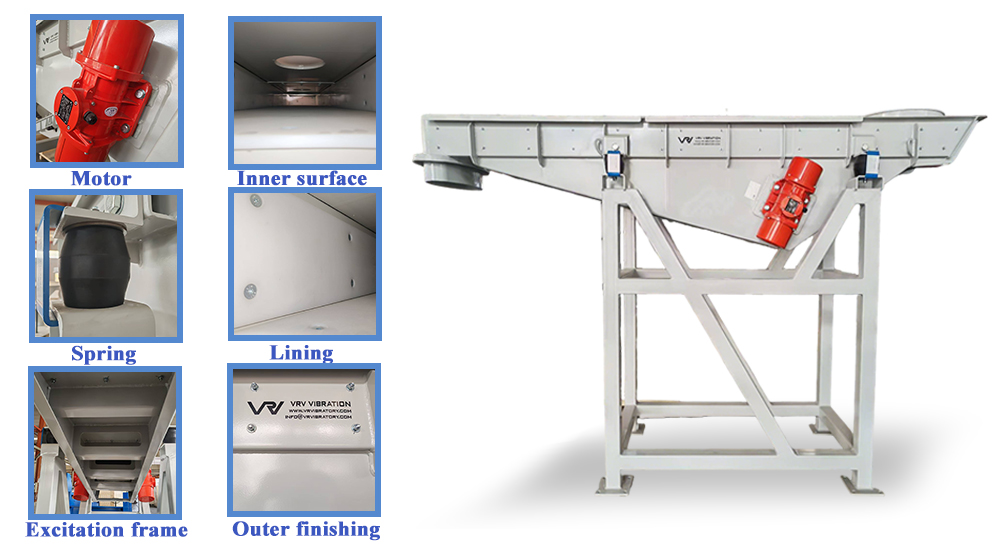

Конструкция вибрационного питателя очень проста и состоит в основном из вибрационного двигателя, транспортировочного желоба/трубы, вибровозбуждающей рамы, опор, пружин, футеровок и т. д. Для определения качества вибрационного питателя наиболее важным является выбор и конструкция вибрационного двигателя и вибровозбуждающей рамы. Производитель вибрационных питателей должен рассчитать на основе таких параметров, как производительность, насыпная плотность и размер сыпучих материалов, подходящий вибрационный двигатель, а также спроектировать угол наклона, длину и другие параметры вибровозбуждающей рамы.

Вибрационный двигатель

Вибрационный двигатель является силовым элементом вибрационного питателя. Обычно он имеет двухвальную эксцентриковую конструкцию с двумя выходными валами. Регулируя угол между эксцентриковыми блоками, можно изменять величину возбуждающей силы. После включения он приводит оборудование в движение, создавая направленную вибрацию, тем самым перемещая материал вперед по желобу. Его скорость вращения и параметры возбуждающей силы напрямую определяют эффективность транспортировки и амплитудную стабильность питателя.

Конвейерный желоб / Труба

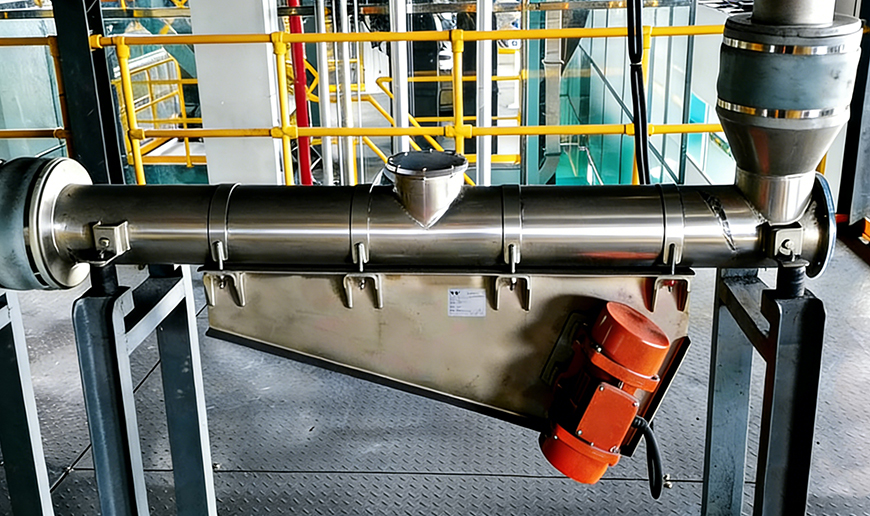

Транспортировочный желоб (или транспортировочная труба) представляет собой канал для транспортировки и перемещения материала вибрационного питателя. Корпус желоба обычно имеет желобчатую или пластинчатую форму, тогда как трубы подходят для замкнутых систем транспортировки порошков и мелких частиц. Его форма, длина и угол наклона должны быть спроектированы в соответствии с характеристиками материала и требованиями к транспортировке. Во время работы он совершает возвратно-поступательные движения вместе с вибрационной системой и обеспечивает непрерывную транспортировку за счет выброса или скольжения материала. Некоторые корпуса желобов имеют сегментированную конструкцию для удобства установки и обслуживания.

Вибрация - захватывающая рамка

Вибро-возбуждающая рама является элементом, передающим усилие и обеспечивающим соединение вибрационного питателя. Она, как правило, жестко соединена с вибрационным двигателем и транспортировочным желобом. Ее функция заключается в равномерной передаче возбуждающего усилия, создаваемого вибрационным двигателем, на все части транспортировочного желоба, обеспечивая синхронную вибрацию всего корпуса желоба и предотвращая локальную концентрацию напряжений. В то же время она также может выполнять функцию фиксации вибрационного двигателя, обеспечивая стабильность его установки в условиях высокочастотной вибрации.

Поддерживать

Опора представляет собой фундамент для вибрационного питателя. Она в основном используется для крепления оборудования на фундаменте или раме. Ее конструкция должна соответствовать общему весу и вибрационным характеристикам питателя. Обычно она проектируется как сварная стальная или литая стальная конструкция, обладающая достаточной прочностью и жесткостью, чтобы выдерживать динамические нагрузки во время работы оборудования. Некоторые опоры также могут регулировать высоту и угол наклона для удовлетворения различных требований к установке и транспортировке.

Весна

Пружина является ключевым компонентом для виброизоляции и амортизации вибрационного питателя. Она устанавливается между опорой и вибровозбуждающей рамой (или транспортировочным желобом) и в основном делится на такие типы, как спиральные пружины и резиновые пружины. Во время работы пружина не только поддерживает собственный вес оборудования, но и поглощает энергию вибрации, снижает передачу вибрации оборудования на фундамент, предотвращает возникновение резонанса и одновременно, благодаря собственной упругой деформации, способствует поддержанию стабильной амплитуды вибрации системы.

Лайнер

Футеровка представляет собой защитный и износостойкий элемент, укладываемый на внутреннюю стенку транспортировочного желоба. В качестве материалов для её изготовления чаще всего используются износостойкие стальные пластины, полиуретан, резина и другие износостойкие и ударопрочные материалы. Её функция заключается в защите корпуса транспортировочного желоба от прямого истирания и износа материалами, а также в продлении срока службы корпуса желоба. Кроме того, футеровка из различных материалов может также регулировать коэффициент трения между материалами и корпусом желоба, оптимизировать скорость транспортировки и текучесть материалов, а также предотвращать прилипание материалов к стенкам желоба.

VRV, профессиональный производитель вибрационных питателей В Китае мы изготавливаем вибрационные питатели на заказ в соответствии с вашими требованиями. Свяжитесь с нами, чтобы получить лучшее предложение.
