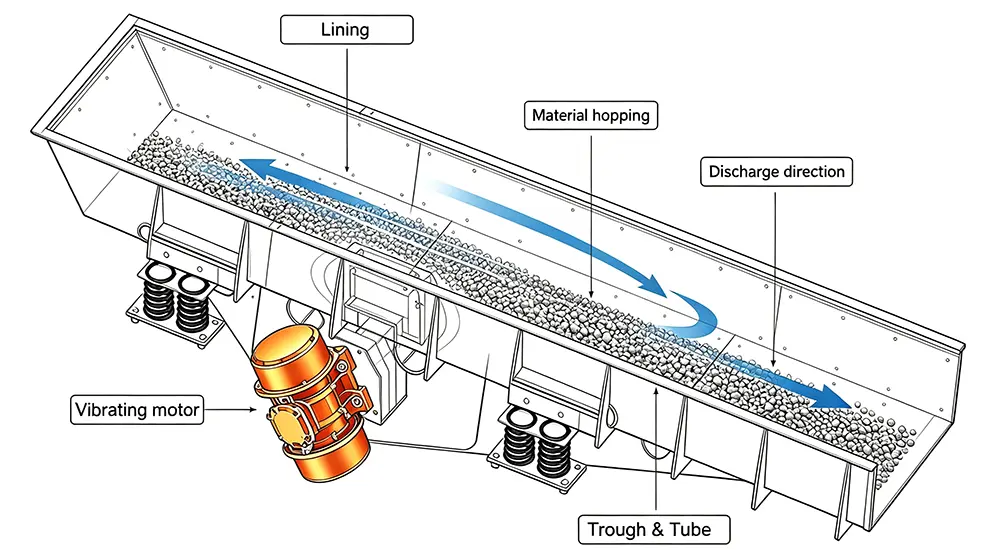

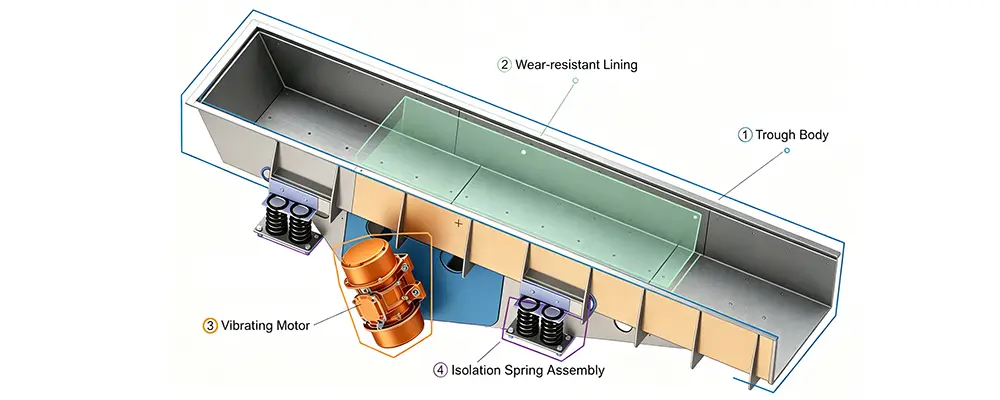

Структура вибрационного конвейера
вибратор как наиболее важная часть вибропитателя должен быть тщательно выбранный, отличный вибратор обеспечит сильную и стабильную вибрацию силу и не требует обслуживания. Плохой вибратор даже материалы передать не может ну, и требуют частого обслуживания, это должно тратить много времени и затрат. Существует два основных типа вибраторов: один — электромагнитный вибратор, второй — другое — вибрационный мотор.

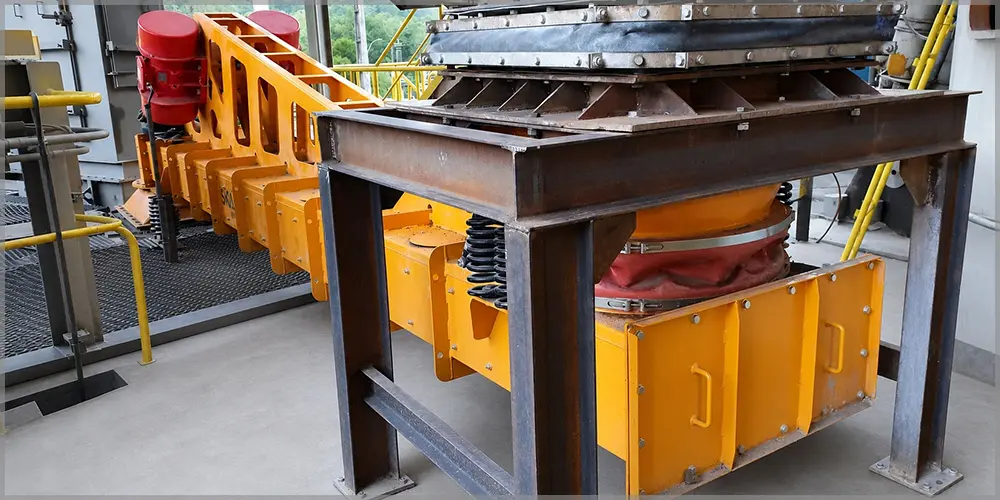

Вибрационный двигатель вибрационного конвейера
Вибрационный двигатель представляет собой устройство источника питания, которое устанавливает эксцентрик. блоки на обоих концах вала двигателя для создания вибрации через вращение двигателя. В принципе, когда двигатель вращается, эксцентрик блок тоже вращается. Поскольку центр масс эксцентрикового блока не совпадают с центром вала двигателя, создается центробежная сила, вызывая вибрацию двигателя в целом.
В С точки зрения применения широко используется в вибропитателях, виброситах. и другое оборудование в горнодобывающей, металлургической и других отраслях промышленности, которое может эффективно завершить транспортировку материалов, сортировку и другие работы.
Преимущества вибрационных двигателей:
1. Сильная сила возбуждения
2. Стабильная амплитуда
3. Широкий частотный диапазон и возможность регулировки
4. Сильная адаптируемость
5. Хорошая синхронизация комбинации нескольких машин:
6. Небольшой размер и легкий вес
7. Простое обслуживание
Недостатки вибрационных двигателей:
1. Срок службы двигателя относительно невелик
2. Генерировать механический шум
3. Высокие требования к установке
4. Может вызвать проблемы с резонансом
5. Относительно высокий энергопотребление
Электромагнитный вибратор вибрационного конвейера
Ан Электромагнитный вибратор – это устройство, генерирующее вибрации с помощью принцип электромагнитной индукции. К его основным компонентам относятся электромагниты и якоря. При подаче переменного тока катушка Электромагнит создает переменное магнитное поле, заставляя якорь раскачиваться. быть неоднократно привлечены и освобождены. Периодическое движение приводов якоря рабочие компоненты, подключенные к нему, вибрируют.
Это вибратор имеет простую конструкцию и удобен в использовании. Он может контролировать частоту и амплитуду вибрации, регулируя ток, напряжение или частота. В промышленной сфере он обычно используется в питателях для равномерного распределения. транспортировка материалов на производственную линию; Также используется для вибрационных сит помогают сортировать материалы с частицами разного размера.
Преимущества электромагнитных вибраторов:
1. Простая структура
2. Частоту и амплитуду вибрации легко регулировать
3. Стабильная и надежная работа
4. Широкая применимость
5. Чувствительность управления
6. Низкое энергопотребление
7. Небольшой размер и легкий вес
8. Отсутствие механического трения
Недостатки электромагнитных вибраторов:
1. Ограниченная сила возбуждения
2. Высокие требования к электропитанию
3. Электромагнитный помехи
|
Электромагнитный вибратор серии BM |
||||||||||
|
ТИП |
Напряжение/В |
Ток/А |
Мощность/кВт |
Вес оборудования/кг |
Максимальный вес нагрузки/кг |
|||||
|
BM10 |
220 |
0,8 |
0,15 |
25 |
10 |
|||||
|
BM15 |
220 |
2.2 |
0,4 |
42 |
20 |
|||||
|
Электромагнитный вибратор серии EV |
||||||||||
|
ТИП |
Частота/Гц |
Ток/А |
Рабочий вес/амплитуда |
Вес вибратора/кг |
||||||
|
230В |
400В |
Макс. кг/мм |
Мин.кг/мм |
|||||||
|
EV100-25 |
25 |
10,5 |
5.8 |
130/1.0 |
33/3.0 |
45 |
||||
|
EV100-33 |
33 |
9.5 |
4.9 |
70/2.0 |
40/2,8 |
48 |
||||
|
EV80-50 |
50 |
5 |
3.5 |
85/0,5 |
35/1,6 |
55 |
||||
|
EV100-50 |
50 |
6 |
3.8 |
150/0,6 |
40/1,6 |
60 |
||||
|
EV120-50 |
50 |
7 |
4 |
165/0,6 |
50/1,5 |
65 |
||||
|
EV150-25 |
25 |
14 |
9 |
230/1,4 |
110/3 |
116 |
||||
|
EV150-33 |
33 |
14 |
10 |
250/1,2 |
80/2,8 |
116 |
||||
|
EV150-50 |
50 |
13 |
8 |
320/0,5 |
110/1,6 |
120 |
||||
|
EV200-33 |
33 |
15,5 |
11 |
300/1.2 |
100/2,8 |
116 |
||||
|
EV200-50 |
50 |
14 |
10 |
360/0,7 |
110/1,8 |
120 |
||||
|
EV250-33 |
33 |
16 |
11,5 |
330/1,3 |
110/3.3 |
120 |
||||
|
EV250-50 |
50 |
15 |
11 |
360/0,8 |
150/1,8 |
130 |
||||
|
EV300-25 |
25 |
20 |
18,5 |
450/1,5 |
220/3 |
260 |
||||
|
EV300-33 |
33 |
|
14.5 |
600/1 |
200/2,5 |
260 |
||||
|
EV300-50 |
50 |
|
14 |
600/0,7 |
210/1,9 |
265 |
||||
|
EV350-33 |
33 |
|
14,5 |
650/1.1 |
220/3.2 |
265 |
||||
|
EV350-50 |
50 |
|
16 |
650/0,8 |
210/2.2 |
280 |
||||
|
EV500-33 |
33 |
|
25 |
900/1,5 |
300/3,8 |
350 |
||||
|
EV500-50 |
50 |
|
22 |
700/0,8 |
300/2,3 |
350 |
||||
|
EV1000-33 |
33 |
|
45 |
1650/1,5 |
700/3,8 |
700 |
||||
|
EV1000-50 |
50 |
|
42 |
1200/1,0 |
550/1,8 |
750 |
||||
подающий лоток вибрационного конвейера
Как правило, Существует два типа корыта: один прямоугольный, другой трубчатый желоб.
|
|

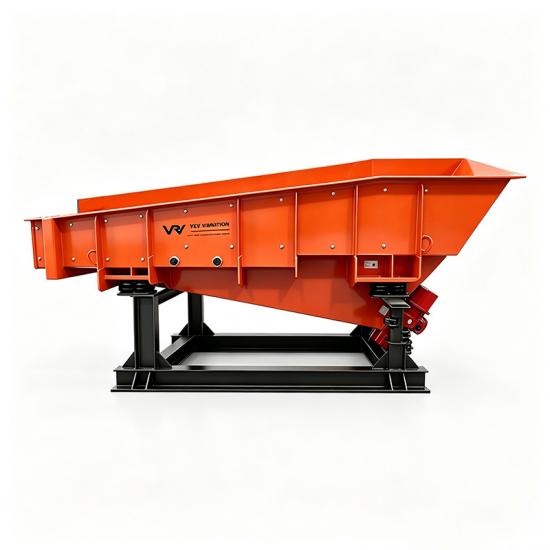

Вибропитатель с прямоугольным лотком Имеет большую пропускную способность, часто используется при крупномасштабной транспортировке. такие области применения, как стекольная, горнодобывающая, угольная и другие отрасли промышленности |
|
|
Процессы с трубчатыми вибрационными питателями материалы мягче, а подача более точная, часто с использованием электромагнитного вибраторы |
Опорный метод вибрационного конвейера
Там три основных метода поддержки вибропитателей
|
1 Подвешивание |
|
|
2 Кронштейн |
|
|
3 Подвес и кронштейн |
|
Пружины и подвески вибротранспортера
серия вибротранспортеров
|
Лотковый вибропитатель, типичный, имеет большой диапазон размеров, обычно используется для транспортировки блоков гранулированные и порошкообразные материалы. |
|
|

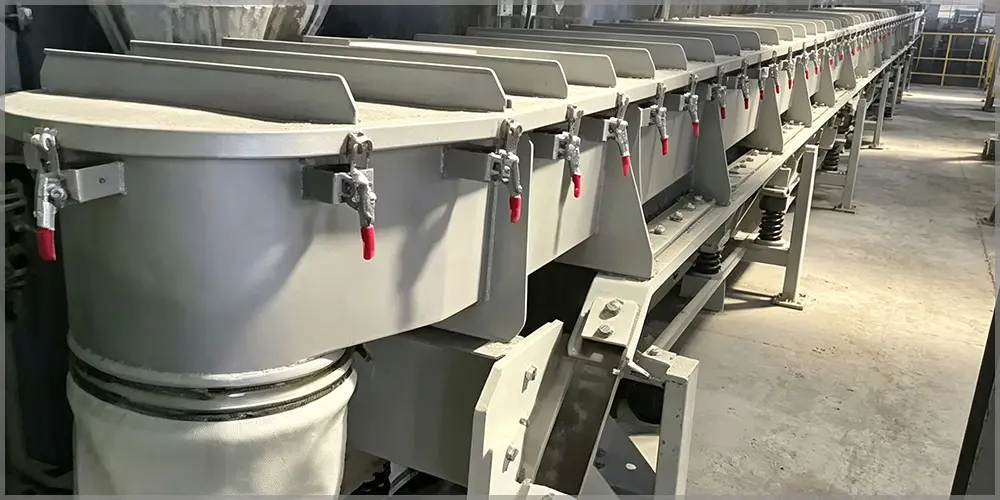

Вибрационный трубчатый питатель, имеющий трубчатый лоток позволяет более точно транспортировать материалы. |
|
|
Маленькая электромагнитная вибрация конвейер, обычно используется в сценах, где требуется небольшая пропускная способность и высокая точность, подходит для отраслей пищевой химии, медицины и т. д. вкл. |
|
|

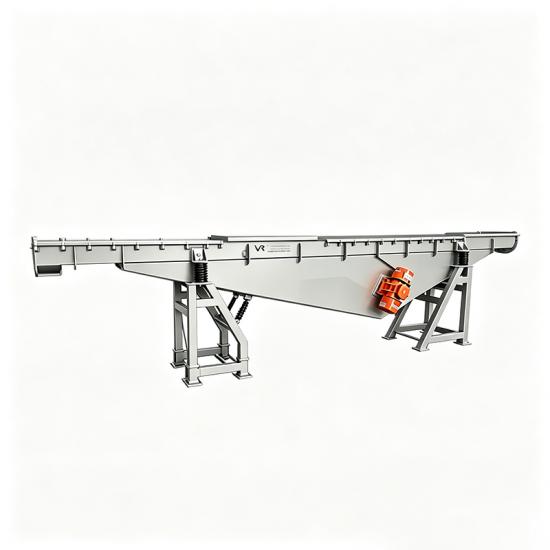

Длинный вибрационный питатель, имеющий большое расстояние транспортировки до 15 м, обычно используется для угля, цемента и минералов промышленности, простая конструкция, не требует обслуживания. |
|
|

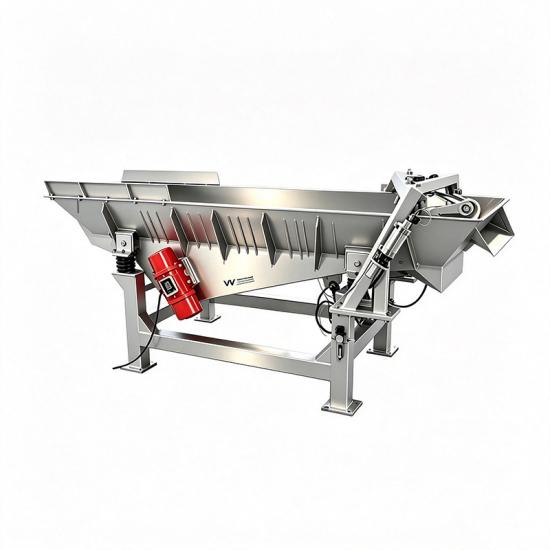

Весовой вибрационный питатель, который представляет собой небольшой электромагнитный вибрационный питатель, оснащенный набором весов. система, обычно используемая в области химической промышленности, которая имеет специальные требования к взвешиванию и точной подаче. |
|
|
Реверсивное направление подачи, которое имеет два выпускных отверстия противоположного направления. Он может легко изменить направление в соответствии с вашими требованиями, поможет вам значительно сэкономить место. |
|
|
Вертикальный вибрационный питатель, который может перемещать материалы вертикально. В процессе транспортировки материалы могут нагреваться или охлаждаться. |
|
|
VRV, профессиональный вибрационный Производитель оборудования может настроить вибрационный питатель в соответствии с вашими требованиями. особые требования, обеспечивающие применение всех видов погрузочно-разгрузочных устройств в различных рабочих сценах. |
|
Как выбрать наиболее подходящий вибрационный конвейер?
1, Знайте информацию о передаваемом материале и требования к устройству. (Нажмите здесь, чтобы узнать больше)
2, Вибратор является основной частью вибрационного питателя. Выбирайте сильный вибратор, который имеет стабильную силу вибрации и длительное время использования или выбирает слабый вибратор, который имеет дешевую цену, но слабую силу вибрации, частые траты времени на техническое обслуживание и деньги, я верю, что ты сможешь сделать правильный выбор.
3, Послепродажное обслуживание является гарантией использования продукта, вам необходимо подтвердить об этом с производителем до подписания договора.
4, Изучите информацию о поставщиках, отдайте предпочтение производителям перед посредниками, и узнайте о проектах, связанных с сопутствующими продуктами.
почему вы выбрали вибрационный конвейер в VRV?
1, Выбирая дешевый вибратор слабого качества, вы потратите больше времени и сил. деньги на его содержание. Он даже не может вибрировать, чтобы хорошо передавать информацию. Прекрати это делать!
⢠Ядро захвата VRV Технология электромагнитного вибратора, которая может обеспечить стабильную и длительную работу. сила вибрации и поможет вам хорошо транспортировать материал без технического обслуживания.
• Эксперты VRV знают, как спроектировать конструкцию и форму желоба, а также угол установки вибратора, чтобы повысить эффективность транспортировки без повреждения слот.
2. VRV может предложить вам самую конкурентоспособную цену. VRV – производство в Китай, чтобы у нас была собственная сервисная команда и производственная линия, и мы могли свести к минимуму производственные затраты в максимально возможной степени.
3, VRV обеспечивает как минимум один год гарантии качества и постоянную техническая поддержка. Вы можете обратиться к нам за помощью в любое время.
4. VRV имеет богатый опыт и владеет большой долей рынка типичных промышленности, особенно в стекольной, пищевой, химической, угледобывающей промышленности. Мы принимали участие во многих проектах по всему миру.
