Предотвратите утечку пыли и засоры: Как закрытый вибропитатель с моторным приводом стабилизирует вашу производственную линию

На этапе подачи сыпучих материалов в технологической линии проблемы часто трактуют неверно. Запыленное рабочее место, бункер, в котором постоянно образуются своды над выпускным отверстием, или дробилка, отключающаяся при неравномерной нагрузке, — все это часто списывают на работу нижестоящего оборудования, хотя истинная причина кроется в питателе.

An вибрационный питатель с закрытым двигателем решает эти проблемы в самом их источнике. Он объединяет в себе герметичный желоб, защищенный от пыли, и два вибромотора, которые поддерживают непрерывное и контролируемое движение материала вперед. В этой статье мы рассмотрим наиболее распространенные проблемы подачи, то, как питатель с приводом от двигателя решает каждую из них, а также на что следует обратить внимание при выборе такого оборудования для вашей линии.

1. Три проблемы подачи, которые незаметно снижают производительность вашей линии

1.1 Утечка пыли и просыпи

Питатели с открытым желобом, незакрытые точки пересыпки и неплотно соединенные загрузочные или разгрузочные фланцы позволяют мелкому материалу проникать в производственное помещение. Последствия выходят далеко за рамки загрязнения пола:

• потери продукта и повышенный расход материала;

• затраты труда на уборку и простои, связанные с очисткой;

• проблемы с соблюдением экологических норм и требований по защите от пыли;

• риск перекрестного загрязнения, особенно для порошков, пищевых и химических материалов;

• ускоренный износ расположенных рядом двигателей, подшипников и ремней.

Пыль обычно появляется в местах соединения бункера, питателя и следующего единичного оборудования, поскольку вибрация и поток материала выталкивают мелкие частицы через любые зазоры.

1.2 Засоры, застревание и образование сводов в бункере

Мелкий, влажный, липкий или волокнистый материал имеет свойство комковаться в бункере и желобе. Материал образует арку или свод над выпускным отверстием, поток идет пульсациями вместо стабильного движения, а иногда канал блокируется полностью. В результате операторы тратят производственное время на то, чтобы ворошить, прочищать или очищать желоб вручную.

Распространенные причины включают в себя:

• материал, склонный к прилипанию или агломерации;

• мертвые зоны в желобе, где оседает материал;

• внутренние движущиеся части, такие как лопасти шнека, которые могут заклинить из-за комков или посторонних предметов;

• недостаточную вибрацию для поддержания сыпучего материала в текучем состоянии и его перемещения к выпускному отверстию.

1.3 Нестабильная производительность подачи, приводящая к перегрузке нижестоящего оборудования

Когда питатель подает материал рывками, каждая нижестоящая машина принимает на себя эту неравномерную нагрузку: дробилки испытывают периодические перегрузки, грохоты обрабатывают слои разной глубины, а конвейеры и смесители сталкиваются с повторяющимися пиками и спадами. Это увеличивает энергопотребление, ускоряет износ и сокращает срок службы нижестоящего оборудования. В результате линия работает ниже своей стабильной производительности, даже если подающий бункер сверху кажется полным.

2. Что представляет собой вибрационный питатель с закрытым двигателем

A вибрационный питатель с двигателем использует один или несколько вибромоторов, установленных под желобом, в качестве источника колебаний. В двухмоторной конструкции два двигателя вращаются в противоположных направлениях. Их горизонтальные центробежные силы взаимно уничтожаются, в то время как вертикальные составляющие суммируются и преобразуются в прямолинейное (линейное) вибрационное движение вдоль угла наклона желоба.

Материал в желобе под воздействием этой вибрации многократно подбрасывается и продвигается вперед, выгружаясь через выпускное отверстие непрерывным и ровным потоком. В закрытом вибрационном питателе этот желоб помещен в герметичный корпус со съемной крышкой, поэтому поток материала изолирован от загрузочного фланца до разгрузочного отверстия.

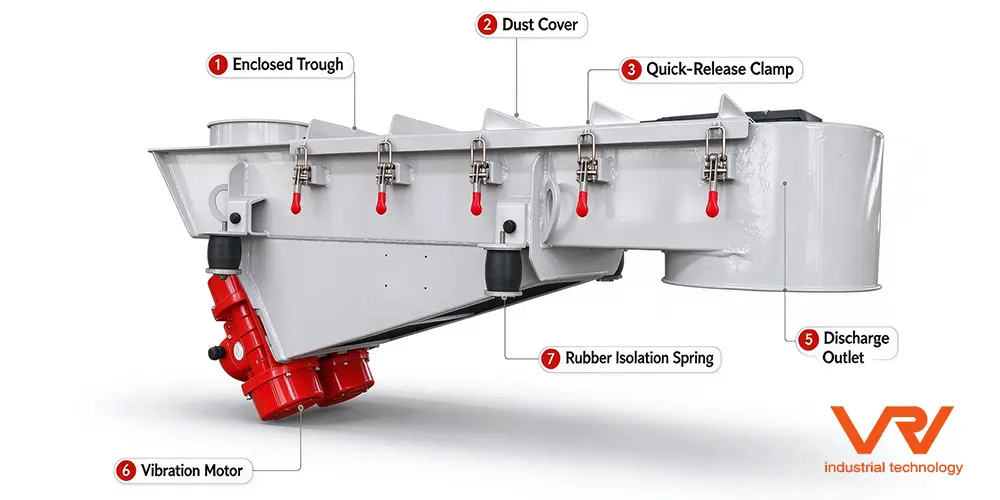

Типичные компоненты включают в себя:

• сварной стальной корпус желоба из углеродистой стали, износостойкой стали или нержавеющей стали по запросу;

• два вибромотора, закрепленных на нижней стороне желоба;

• резиновые пружины-амортизаторы, на которых установлен желоб и которые изолируют опорную раму от вибрации;

• герметичную верхнюю крышку, удерживаемую быстроразъемными зажимами-фиксаторами;

• входные и выходные фланцевые патрубки для гибкого соединения с бункером и нижестоящим оборудованием;

• подъемные проушины и ребра жесткости для монтажа и обеспечения конструктивной прочности;

• опциональный преобразователь частоты (ПЧ) для регулировки скорости подачи путем изменения частоты вибрации.

По сравнению с электромагнитным питателем, устройство с приводом от двигателя обеспечивает большую амплитуду и лучше подходит для работы с тяжелыми сыпучими материалами, крупными желобами и абразивными средами, сохраняя при этом возможность регулировки производительности с помощью контроля скорости.

3. Как закрытый вибрационный питатель с двигателем VRV решает каждую проблему

3.1 Герметичный корпус удерживает пыль внутри

Закрытый желоб и закрытый верх удерживают материал по всему пути подачи. Фланцевые соединения на входе и выходе предназначены для гибких пылезащитных соединений с бункером сверху и конвейером, дробилкой или смесителем снизу. Результатом является более чистая точка пересыпки: меньше пыли в воздухе, меньше просыпанного материала вокруг машины и ниже риск загрязнения извне технологического процесса.

Эта герметичная конструкция особенно актуальна для порошков, химических гранулов, минералов, переработанных материалов и других сыпучих продуктов, где важны контроль пыления или чистота материала.

3.2 Непрерывная вибрация предотвращает образование сводов и заторов

Линейная вибрация поддерживает материал в подвижном состоянии внутри желоба и разрушает устоявшиеся своды, которые образуются в бункерах и желобах. Поскольку вибрационный питатель не имеет внутренних лопастей шнека, лопастей или роторных карманов, здесь нет механизма, который мог бы заклинить на комке, постороннем предмете или волокнистом сгустке. Материал продвигается за счет вибрации, а не выталкивается вращающейся деталью, что снижает вероятность механической блокировки.

Если материал влажный или липкий, геометрия желоба, выбор футеровки и параметры вибрации могут быть согласованы с реальным сыпучим материалом на этапе проектирования, благодаря чему канал потока остается открытым, а не обрастает остатками.

3.3 Равномерный поток стабилизирует всю последующую технологическую линию

Вместо неравномерной подачи питатель выдает материал с постоянной скоростью, которую дробилка, грохот, ленточный конвейер или смеситель могут поглощать непрерывно. Стабильная глубина слоя подачи поддерживает работу нижестоящего оборудования близко к его расчетной нагрузке, сглаживает пики мощности и снижает износ, вызванный повторяющимися циклами перегрузки. Именно так правильно подогнанный питатель защищает инвестиции, вложенные в остальную часть производственной линии.

Скорость подачи можно отрегулировать в соответствии с технологическим процессом: изменение частоты вибрации с помощью опционального ПЧ или регулировка настроек эксцентриковых блоков на вибрационных двигателях позволяет согласовать производительность с мощностью дробилки, требованиями дозирования или скоростью последующего оборудования.

3.4 Резиновые пружины-изоляторы снижают передаваемую вибрацию и шум

Желоб опирается на резиновые пружины-изоляторы, а не на жесткое крепление к раме. Эти пружины поддерживают вибрирующий корпус, изолируя большую часть вибрации от опорной конструкции, что ограничивает передачу вибрации на раму завода, соседние машины и пол здания, а также помогает снизить рабочий шум по сравнению с неизолированной конструкцией. Пружины также упрощают как напольную, так и подвесную установку в зависимости от компоновки над и под питателем.

3.5 Быстросъемная крышка упрощает осмотр и обслуживание

Верхняя крышка крепится с помощью ряда быстросъемных рычажных зажимов, которые открываются без инструментов. Операторы могут поднять крышку, чтобы осмотреть поток материала, очистить остатки, заменить износостойкие футеровки или проверить внутреннюю часть желоба, а затем быстро закрыть и снова загерметизировать его. Вибрационный питатель имеет мало изнашиваемых деталей по сравнению со шнековыми или роторными питателями: здесь нет витков шнека, цепных карманов или роторных затворов, требующих обслуживания, что делает плановое обслуживание быстрым и прогнозируемым.

4. Варианты исполнения, которые можно заказать

Для соответствия различным материалам и компоновкам линий вибрационный питатель в закрытом корпусе может быть сконфигурирован по следующим параметрам:
