Что такое желобчатый вибрационный питатель? Описание конструкции и защиты от износа

Если вы работаете в горнодобывающей промышленности, на карьерных разработках, переработке минерального сырья, металлургии или перевалке навалочных грузов, вы, вероятно, полагались на вибрационный питатель для поддержания стабильного потока материала из силосов, бункеров или складов на расположенные ниже дробилки, грохоты и сортировочное оборудование. Среди распространенных типов питателей желобчатый вибрационный питатель выделяется для работы в тяжелых условиях с абразивными материалами, где ударный износ и абразивное истирание быстро выводят из строя обычное питающее оборудование.

В компании VRV мы проектируем моторные желобчатые вибрационные питатели, основанные на одной важнейшей истине: защита от износа не является универсальным решением. Различные зоны внутри желоба подвергаются совершенно разным типам износа, поэтому наша двухслойная конфигурация разделяет защиту от ударов и защиту от транспортировки.

Как работает желобчатый вибрационный питатель

В желобчатом вибрационном питателе в качестве источника возбуждения используются два вибрационных двигателя. Синхронизированное вращение эксцентриковых блоков внутри двигателей создает направленную линейную возмущающую силу. Эта сила заставляет весь желоб совершать небольшие быстрые возвратно-поступательные колебания.

Навалочная руда, щебень или зернистый материал внутри желоба многократно подбрасываются и скользят вперед при каждом цикле вибрации. Операторы легко регулируют производительность подачи с помощью частотных преобразователей, согласовывая скорость подачи с производительностью вашей дробильно-сортировочной линии.

В отличие от ленточных питателей, здесь нет гибкой ленты, которая может порваться или растянуться. В отличие от шнековых питателей, нет риска заклинивания крупными острыми кусками породы. Такая простая механическая конструкция делает желобчатый вибрационный питатель идеальным для непрерывной круглосуточной работы в суровых условиях переработки минерального сырья.

Основная конструкция моторного желобчатого вибрационного питателя

Всю машину можно разделить на четыре основных узла:

1. Желоб питателя: открытый канал, по которому перемещаются материалы. Он образует структурную основу и принимает на себя прямое ударное и абразивное воздействие материала.
2. Вибрационный двигатель: возбуждающий блок, установленный под корпусом желоба и обеспечивающий контролирующее вибрационное усилие.
3. Подвесные / опорные кронштейны: проушины и опорные основания для подвесного или напольного монтажа.
4. Узел амортизационных пружин: изолирует вибрацию от фундаментов зданий или опорных стальных конструкций и стабилизирует рабочую амплитуду.

Наиболее критической для обслуживания частью является не рама или двигатель, а сменная система футеровки, приболченная к внутренней поверхности желоба.

Защита от износа: наша двухслойная конструкция (наплавленная футеровка + износостойкая стальная футеровка)

Большинство стандартных вибрационных питателей футеруются только одной маркой износостойких пластин по всему желобу. Это создает компромисс: либо вы переплачиваете за полную наплавку для зон с легким скользящим износом, либо устанавливаете обычные стальные футеровки, которые быстро выходят из строя в зоне загрузки с сильными ударами.

Наша оптимизированная компоновка устраняет этот дисбаланс:

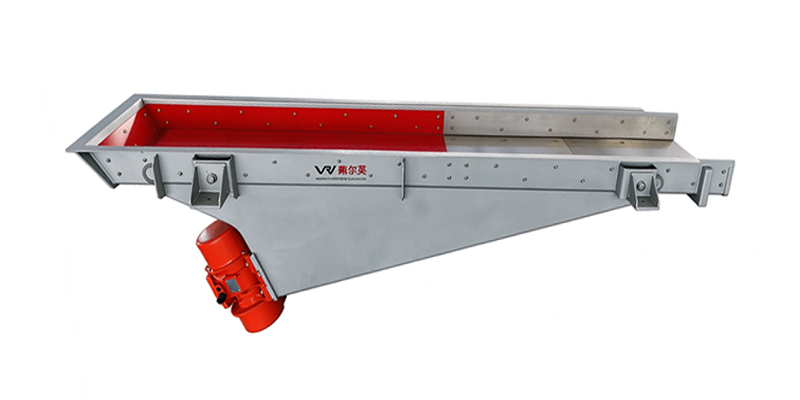

• Красные наплавленные футеровки: устанавливаются в зоне ударного падения материала. Наплавка из карбида хрома справляется с сильными точечными ударами и задирами от острой, крупной руды и дробленый породы. Эта зона принимает на себя основную тяжесть падающего материала, поэтому наплавленные футеровки здесь значительно увеличивают межремонтные интервалы.

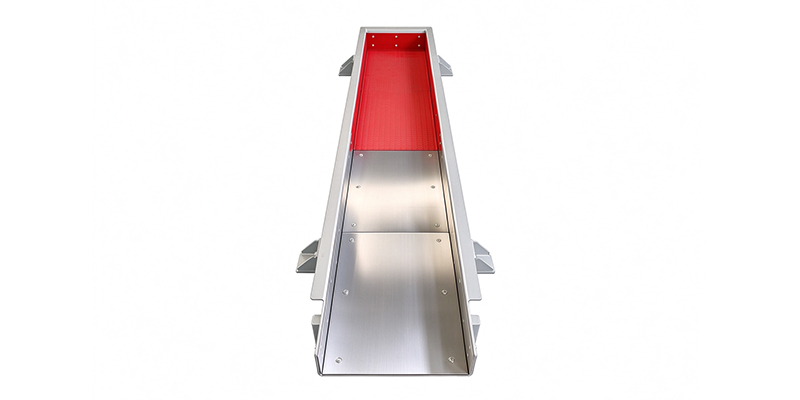

• Серебряные износостойкие стальные футеровки: располагаются вдоль расположенной ниже транспортирующей секции. В этой зоне наблюдается стабильное трение скольжения, а не сильные удары. Премиальная износостойкая сталь обеспечивает стабильное сопротивление истиранию при более разумной стоимости по сравнению с полной наплавкой.

Все футеровки заменяются с помощью болтов. При достижении пределов износа ремонтные бригады меняют отдельные пластины без демонтажа всего корпуса питателя. Это сокращает время простоя и снижает долгосрочные эксплуатационные расходы.

Типичные области применения

Этот тип желобчатого вибрационного питателя подходит для высокоабразивных сыпучих материалов, включая щебень, гранит, базальт, железную руду, уголь, минеральные заполнители и металлургический шлак. Он широко используется перед первичными щековыми дробилками, конусными дробилками и многоярусными вибрационными грохотами.

Мы настраиваем ширину, длину желоба, толщину футеровки и тип монтажа в соответствии с плотностью вашего материала, максимальным размером куска и требуемой производительностью в тоннах в час.

Заключительные мысли

Хорошо спроектированный вибрационный питатель — это гораздо больше, чем просто простой желоб для материалов. Стратегия его футеровки напрямую определяет время безотказной работы вашего предприятия, бюджет на запасные части и общую стабильность производства. Конструкция из разделенных по зонам наплавленных и износостойких стальных футеровок обеспечивает сбалансированную долговечность и экономичность для абразивных подающих операций.

Если вы оцениваете желобчатый вибрационный питатель для своей линии дробления или переработки полезных ископаемых, обратитесь в компанию VRV для получения технических чертежей, рекомендаций по расположению футеровки и коммерческого предложения с учетом условий вашего материала.
