Обзор продукта

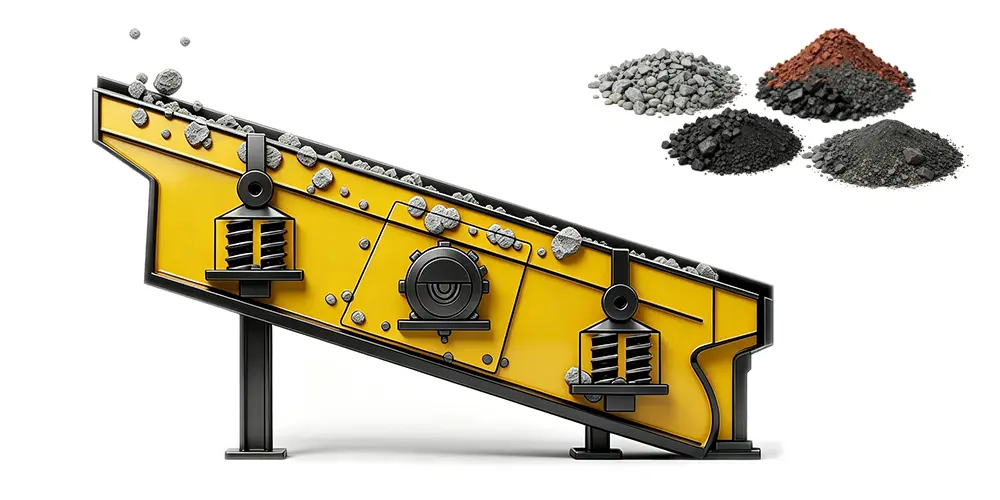

Авибрационный грохот с круговым движениемЭто высокоточная многослойная промышленная сортировочная машина, предназначенная для классификации частиц, удаления примесей и просеивания сыпучих материалов. Благодаря круговому орбитальному колебательному движению, этот круговой вибрационный грохот отличается стабильной амплитудой вибрации, большой производительностью и отсутствием засорения. Широко применяется в горнодобывающей, рудной, химической, металлургической, строительной и зерновой промышленности, эффективно разделяя порошки, гранулы и гранулированные смеси по размерам частиц. Как надежное промышленное сортировочное оборудование, оно решает распространенные проблемы производства, такие как неравномерная сортировка, низкая производительность и засорение грохота во время обработки материала.ссинг.
Основные характеристики и преимущества
- Высокая точность скрининга и большой объем производства.Стабильная круговая вибрация обеспечивает полное диспергирование и расслоение материала, значительно повышая точность просеивания и производительность одной машины, предотвращая смешивание материалов и неполное разделение.
- Снижена склонность к засорению экрана.Круговое вращательное движение помогает уменьшить прилипание мелких частиц к отверстиям сита, облегчая засорение отверстий сита для большинства гранулированных материалов. (Не подходит для сильно липких мелкодисперсных порошков).
- Дополнительный пылезащитный чехолВ качестве опции предлагается пылезащитный чехол, позволяющий минимизировать распространение пыли, что соответствует промышленным стандартам защиты окружающей среды и улучшает условия труда в цехе.
- Стабильная работа и низкий уровень шума.Оптимизированная вибрационная структура и сбалансированная конструкция эксцентрика обеспечивают плавную работу, низкий уровень шума и длительное время непрерывной работы.
- Гибкая многоуровневая классификацияПоддержка настраиваемых 1–3 слоев сита, гибкая конструкция разгрузочных отверстий, отвечающая требованиям многоступенчатого просеивания и сортировки частиц.
- Прочный и не требующий особого уходаУтолщенная рама и высокопрочная сетка обеспечивают высокую износостойкость и длительный срок службы; простая конструкция с небольшим количеством уязвимых частей снижает затраты на последующее техническое обслуживание.
Принцип работы
Вибрационный грохот с круговым движением использует в качестве источника вибрации вибрационный двигатель с эксцентриковыми блоками. После включения питания эксцентриковые блоки вращаются с высокой скоростью, создавая центробежную силу возбуждения, которая приводит в движение сито, вызывая регулярные круговые орбитальные колебания. После равномерного осаждения материала на поверхность сита из загрузочного отверстия, он непрерывно перекатывается, подпрыгивает и рассеивается под действием круговой вибрации. Из-за различного размера частиц мелкие частицы проходят через сетку и оседают в нижнем слое, в то время как крупные частицы остаются на поверхности сита и перемещаются к разгрузочному отверстию. Многослойные сетки с разным размером ячеек обеспечивают автоматическую классификацию материалов различного размера, в конечном итоге выполняя точные операции просеивания и сортировки.
Технические характеристики
Модель
Палуба
Зона просмотра
(м²))
Открытие
(мм)
Размер корма
(мм)
Емкость
(т/ч)
Власть
(кВт)
YK1230
1
3.6
3-50
≤200
15-233
7.5
YK1536
1
5.4
3-50
≤200
30-300
11
YK1545
1
6.75
3-50
≤200
35-350
11
YK1756
1
9.52
3-50
≤200
50-450
18.5
YK1845
1
8.1
3-50
≤200
40-400
18.5
YK2045
1
9
3-50
≤200
50-420
18.5
YK2060
1
12
3-50
≤200
60-500
30
YK2460
1
14.4
3-50
≤200
72-700
30
YK3052
1
15.6
3-50
≤200
80-780
37
2YK1845
2
2×8.1
3-100
≤400
40-400
22
2YK2045
2
2×9
3-100
≤400
50-420
22
2YK2452
2
2×12.48
3-100
≤400
65-600
30
➤Рама экрана, устойчивая к скручиванию

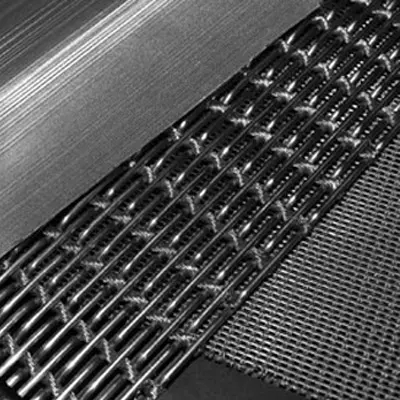

➤ Доступны решения, разработанные по индивидуальному заказу: размер отверстия сита может регулироваться в соответствии с требованиями, с возможностью выбора материала сита из полиуретана или нержавеющей стали.
➤ Разумные параметры вибрации позволяют избежать собственных частот тела сита и уменьшить эффект резонанса.

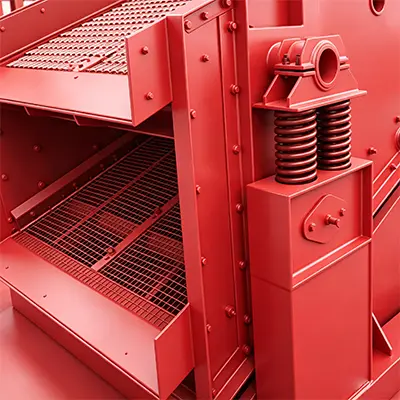

➤ Боковые панели и ребра жесткости скреплены заклепками с помощью болтов HUCK, что позволяет избежать ослабления или напряжения в металле, которые могут возникнуть при сварке, повышая прочность и жесткость боковых панелей, а также надежность оборудования.

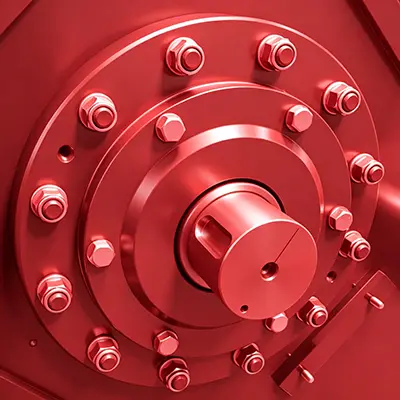

➤ В конструкции балки возбудителя и поперечной балки рамы сита используется коробчатая балка. Внутренние ребра жесткости повышают прочность и жесткость сита, а также облегчают конструкцию машины, что повышает эффективность и снижает энергопотребление.
➤ Балка возбудителя и поперечная балка подвергаются отжигу для устранения напряжений после сварки.
Обработка между секциями балок и боковых панелей.
➤ Длительный срок службы (рамка экрана до 5 лет, ресурс накопителя более 15 000 часов).
Отрасли применения и материалы

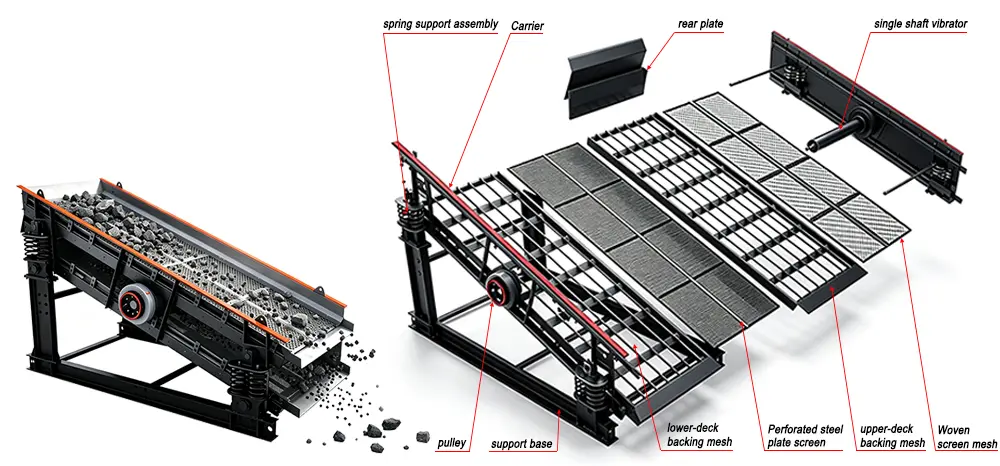

Circular‑motion vibrating screen (YK series) adopts single‑shaft block‑eccentric exciter. With excellent material tumbling performance and screen deck self‑cleaning effect, it is mainly designed for dry classification of medium‑coarse bulk materials.
It is widely used in aggregate & quarry plants, mineral processing plants, coal industry, building‑material & metallurgy, solid‑waste recycling, power and chemical industries. Typical processed materials include crushed stone, granite, basalt, river pebble, iron ore, copper ore, raw coal, clinker, steel slag and other bulk minerals.
Available in single‑deck, double‑deck and triple‑deck configurations. Customization is supported according to required capacity, screening area and screen opening size, to fit closed‑circuit crushing, pre‑screening and finished‑product grading processes.
F-A-Q
Q: What is the difference between a circular vibrating screen and a linear vibrating screen?A: Circular vibrating screens adopt circular orbital vibration with higher screening accuracy, suitable for fine powder and granular materials; linear vibrating screens use straight vibration with larger output, more suitable for coarse material grading and large-volume production.
Q: How to solve screen clogging of circular vibrating screen?
A: Equipped with bouncing ball anti-blocking device, combined with continuous circular rolling vibration, which effectively prevents material adhesion and screen hole blockage.
Q: Is the circular‑motion vibrating screen suitable for food‑grade material processing?
A: Yes for coarse pre‑treatment. VRV can customize it with full 304/316 stainless steel for material‑contact parts. It is applicable for washing & sizing of large‑size food granules. Not recommended for fine powder and high‑hygiene fine‑grade production.
Q: What particle size range can the circular‑motion vibrating screen sieve?
A: It is designed for medium‑coarse materials, working for particle sizes from 3 mm up to 100 mm. It delivers high‑capacity multi‑grade classification for granular and lump materials.
VRV Professional Circular Vibrating Screen Solution
As a professional Chinese supplier of industrial vibrating screen equipment, VRV specializes in R&D and custom‑manufacturing ofcircular‑motion vibrating screens. Supported by ISO quality management system, ATEX and CE certification, we deliver reliable screening solutions tailored to customers’ material properties, capacity requirements and actual site conditions.
Our circular‑motion vibrating screens boast stable running performance, high processing efficiency, energy‑saving design and low maintenance costs. We supply dependable bulk‑material screening & grading machinery for industrial production lines worldwide.
